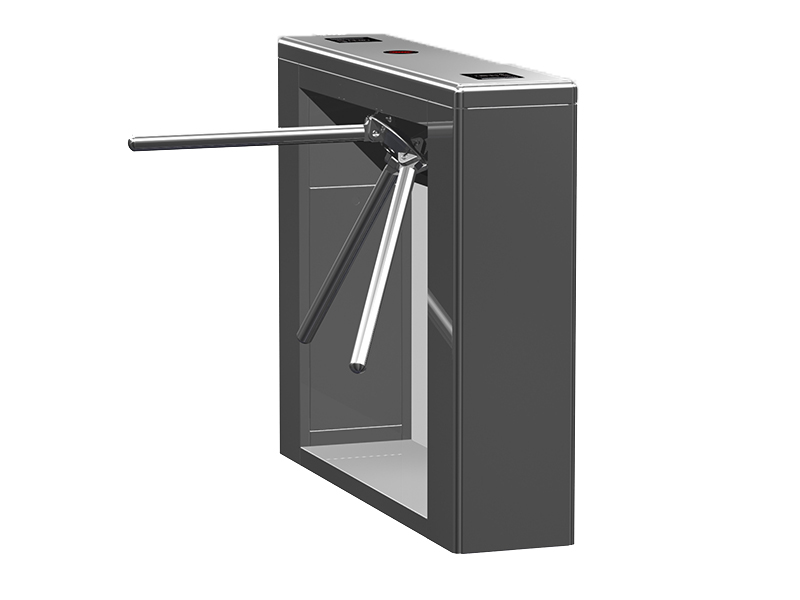

產品名稱橋式直角三輥閘HYT SRB1
產品詳情:
三輥閘參數說明
一、產品說明
1、設備簡介
整個產品外形采用進口不銹鋼板沖壓成型， 造型美觀大方，防銹、耐用，能抵抗外力破壞。長方形機箱與通道閘桿構成的通道可為出入人員提供有序文明的 通行方式，杜絕非法出入，有效管理人員進出，并在緊急情況下快速控制落桿或起桿。能方便兼容IC卡、ID卡、條碼卡、指紋等讀卡識別設備的使用，可廣泛應用于車站、碼頭、地鐵、工廠、大廈、智能小區、賓館、會所、企事業單位等需要對通道實現智能化管理的場合。
2.具有明確的通行方向指示功能，以直觀的箭頭表示是否可以通行（需要另接方向燈板）。
3.具有防尾隨功能：當每次通行后自動取消通行時間，防止人員防尾。
4.具有多種工作模式可供選擇，即可單向通行、可雙向通行，和通過給主板開閘信號（需要另接控制系統.門禁.指紋等）控制通行等等，都可通過主板菜單進行設定。
5.具有自動復位功能：當收到開閘信號后，通行者在規定的時間內未通行時，系統將自動取消通行者的本次通行權限，且限制的通行時間可在主板菜單進行行設定。
6.具有斷電落桿功能，以滿足用戶的特殊需求及消防安全要求。
7.具有方向電磁鐵和限位開關的工作方式可調性，以滿足不同客戶需求，（調整方向電磁鐵和限位的工作方式可用于高轉閘上）
8、標準技術參數
結構 | 框架結構/不銹鋼外殼 |
生產工藝 | 全電腦數控激光切割機生產 |
外形尺寸(橋式) | 寬280×長1200×高980(mm) |
閘桿長 | 機箱外510(mm) |
閘桿最大承受力 | 30Kg |
閘桿工作驅動力 | 3Kg |
閘桿傳動方式 | 數字方式 |
閘桿轉向 | 雙向、單向(機械單向) |
燈光提示 | 通行方向指示（機械無） |
主控板擴展 | 計數功能，LED數字顯示功能（機械無） |
工作環境 | 室內、室外 |
溫度 | -40℃~40℃ |
應急措施 | 斷電自動落桿（機械無） |
開閘時間 | 0.2秒 |
輸入接口 | 繼電器干接點信號（機械無） |
二、土建安裝及安裝位置圖：
首先在閘機底座中部預埋鋪設220V3X1.5mm2單相電源線及4X0.5mm2屏蔽控制線的兩根線管。用四個膨脹螺絲按下圖閘機底座安裝尺寸將閘機固定在安全島上。引入接通220V電源，并將控制線接至控制室。
立式三輥閘尺寸示意圖(單位：mm)
橋式三輥閘尺寸示意圖(單位：mm)
三、三輥閘閘桿的裝配
首先將閘桿放入鋁盤安裝槽中；然后把銷子裝入鋁盤銷孔；最后把銷子裝到位，螺釘緊固即可。
注意：安裝時請確定簧片在小鎖頭的上面后在放入閘桿，如上圖所示。
